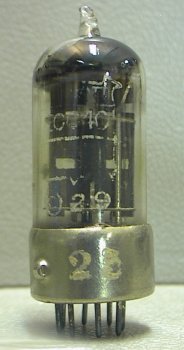

ECC40
ECC40
Filament
Va
Ia
k
Vg1
Ri
Pente
6,3V 0,6A
250V
6mA
30
-5,5V
11k
2,7mA/V
Double triode - culot Rimlock (8C12 medium)
data sheet

Mazda
Brochage identique: aucun
JEDEC : 8C12
Gaudillat58 : R-313
Double triode à cathodes séparées pour amplification BF
retour tableau

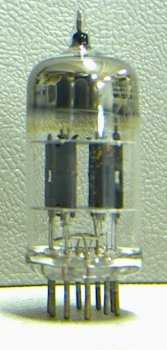

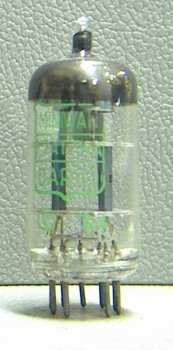

ECC81 / 12AT7     12AT7WA
ECC81
Filament
Va
Ia
Ranode
Vg1
Ri
Pente
12,6V 0,15A
6,3V 0,3A
250V
10
--
-2V
--
4,9mA/V
double triode - culot noval (9C12)
12AT7
data sheet

Mazda
Brochage identique: 6AX7, 7AU7, 9AU7, 12AD7, 12AE7, 12AT7, 12AU7, 12AV7, 12AX7, 12AY7, 12AZ7, 12BH7, 12BZ7, 12DF7, 12DM7, 12DT7, 12DW7, 12FV7, 12U7, 5751, 5814, 5965, 6189, 6201, 6211, 6679, 6680, 6681, 6851, 6955, 7025, 7058, 7062, 7316, 7318, 7489, 7492, 7728, 7729, 7730 ECC81, ECC82, ECC83
JEDEC : 9A
Gaudillat60 : N-335
Double triode pour préamplificateur BF, ou oscillatrice de bases de temps
12AT7
retour tableau
ECC82 / 12AU7

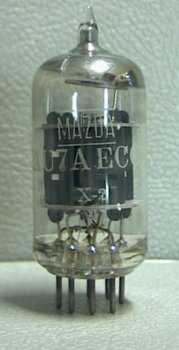

ECC82
Filament
Va
Ia
Ranode
Vg1
Ri
Pente
12,6V 0,15A
6,3V 0,3A
250V
10,5mA
100k
-8,5V
7,7k
2,2mA/V
double triode - culot noval (9C12)
12AU7
data sheet

Mazda
Brochage identique: 6AX7, 7AU7, 9AU7, 12AD7, 12AE7, 12AT7, 12AU7, 12AV7, 12AX7, 12AY7, 12AZ7, 12BH7, 12BZ7, 12DF7, 12DM7, 12DT7, 12DW7, 12FV7, 12U7, 5751, 5814, 5965, 6189, 6201, 6211, 6679, 6680, 6681, 6851, 6955, 7025, 7058, 7062, 7316, 7318, 7489, 7492, 7728, 7729, 7730 ECC81, ECC82, ECC83
JEDEC : 9A
Gaudillat60 : N-335
Double triode pour préamplificateur BF, ou oscillatrice de bases de temps

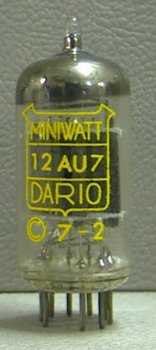

12AU7
retour tableau

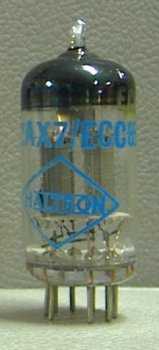

ECC83 / 12AX7
ECC83
Filament
Va
Ia
Ranode
Vg1
Ri
Pente
12,6V 0,15A
6,3V 0,3A
250V
1,2mA
62,5k
-2V
--
1,2mA/V
double triode - culot noval (9C12)
data sheet

GE
Brochage identique: 6AX7, 7AU7, 9AU7, 12AD7, 12AE7, 12AT7, 12AU7, 12AV7, 12AX7, 12AY7, 12AZ7, 12BH7, 12BZ7, 12DF7, 12DM7, 12DT7, 12DW7, 12FV7, 12U7, 5751, 5814, 5965, 6189, 6201, 6211, 6679, 6680, 6681, 6851, 6955, 7025, 7058, 7062, 7316, 7318, 7489, 7492, 7728, 7729, 7730 ECC81, ECC82, ECC83
JEDEC : 9A
Gaudillat60 : N-335
Double triode essentiellement prévue pour utilisation dans des amplificateurs à couplage capacitif, des inverseurs de phase, multivibrateurs et nombreuses application de commandes industrielles, dans lesquelles un gain élevé est souhaitable.
sa prise médiane du filament permet une alimentation en 6,3V

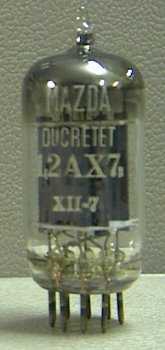

12AX7
retour tableau
ECC84 / 6CW7       PCC84 / 7CW7

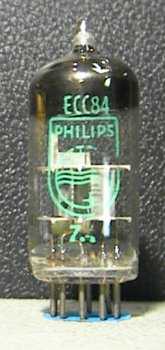

ECC84
Filament
Va
Ia
Vg1
Ri
Pente
6,3V 0,3A
7V 0,3A
90V
12mA
-1,5V
--
6mA/V
double triode - culot noval (9C12)
6CW7
data sheet

Mazda
Brochage identique: 6CW7,6FC7,7FC7
JEDEC : 9DD
Gaudillat60 : N-345
Double triode Amplificateur cascode RF en amplificateur cascode VHF, de tuners de récepteurs TV

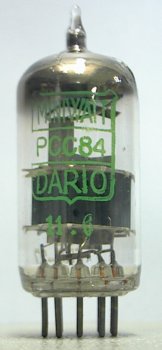

PCC84
retour tableau

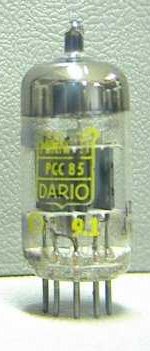

ECC85 / 6AQ8       PCC85 / 9AQ8       UCC85 / 26AQ8

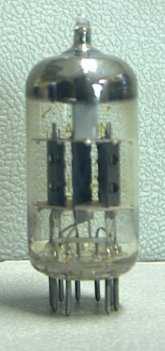

ECC85
Filament
Va
Ia
Vg1
Ri
Pente
6,3V 0,435A
9V 0,3A
26V 0,1A
250V
10mA
-2V
9,7k
6mA/V
(2)250V
5,2mA
--
22k
2,3mA/V
double triode - culot noval (9C12)
(1) : ampli HF
(2) : changeur de fréquence
6AQ8
data sheet

Mazda

RTC

PCC
Philips

UCC
Philips
Brochage identique: 4BC8, 4BQ7, 4DS8, 4BX8, 4BZ7, 6AQ8, 6BC8, 6BK7, 6BQ7, 6CG7, 6GM8, 8DJ8, 6DT8, 6ES8, 6FW8, 6JK8, 6KN8, 8CG7, 6922, 7057, 7803, 8223, 8431, ECC85, ECC86, ECC88, ECC189
JEDEC : 9AJ
Gaudillat60 : N-351
Double triode Amplificateur et oscillateurs pour récepteurs AM et FM en amplificateur cascode VHF, de tuners de récepteurs TV
PCC85

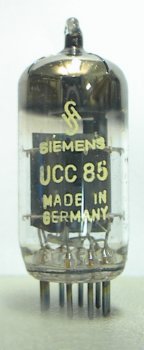

UCC85
retour tableau

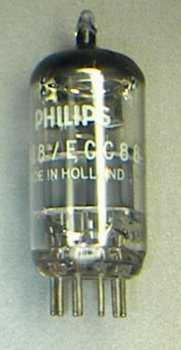

ECC88 / 6DJ8       PCC88 / 7DJ8
ECC88
Filament
Va
Ia
Ranode
Vg1
Ri
Pente
6,3V 0,33A
7V 0,3A
130V
15mA
--
-1,3V
--
12,5mA/V
double triode - culot noval (9C12)
6DJ8
data sheet

ECC

PCC
Brochage identique: 4BC8, 4BQ7, 4DS8, 4BX8, 4BZ7, 6AQ8, 6BC8, 6BK7, 6BQ7, 6CG7, 6GM8, 8DJ8, 6DT8, 6ES8, 6FW8, 6JK8, 6KN8, 8CG7, 6922, 7057, 7803, 8223, 8431, ECC85, ECC86, ECC88, ECC189
JEDEC : 9AJ
Gaudillat60 : N-351
Double triode utilisé à pente élevée et faible bruit, en amplificateur cascode VHF, de tuners de récepteurs TV, amplificateurs oscilloscope
PCC88
retour tableau

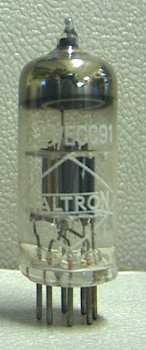

ECC91 / 6J6
ECC91
Filament
Va
Ia
Vg1
Ri
Pente
6,3V 0,45A
100V
8,5mA
-0,8V
7,1k
5,3mA/V
double triode - culot miniature 7 broches (E7-1)
6J6
data sheet

6J6
GE

ECC
Philips
Brochage identique: 5J6,6J6,A,WA,19J6,1216,5844,5964,6045,6099,6101,7244
JEDEC : 7BF
Gaudillat60 : N-292
Double triode à cathode commune utilisable en HF, comme oscillateur, amplificateur, mixer, jusqu'à 600 MHz
6J6
