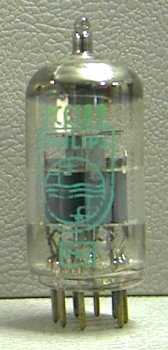

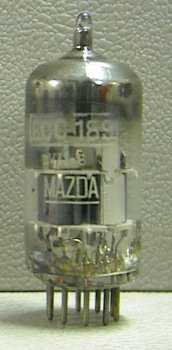

ECC189 / 6ES8 PCC189 / 7ES8

Filament	Va	Ia	Vg1	Ri	Pente
6,3V 0,365A 7V 0,3A	90V	15mA	-1,4V	2,5k	12,5mA/V
double triode - culot noval (9C12)

data sheet

6J6
Mazda

Brochage identique:	4BC8, 4BQ7, 4DS8, 4BX8, 4BZ7, 6AQ8, 6BC8, 6BK7, 6BQ7, 6CG7, 6GM8, 8DJ8, 6DT8, 6ES8, 6FW8, 6JK8, 6KN8, 8CG7, 6922, 7057, 7803, 8223, 8431, ECC85, ECC86, ECC88, ECC189
JEDEC :	9AJ
Gaudillat60 :	N-351

Double triode utilisé à pente élevée et faible bruit, en amplificateur cascode VHF, de tuners de récepteurs TV

retour tableau

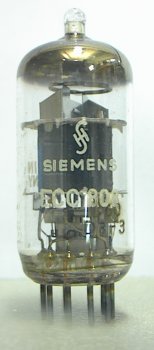

ECC808 / 6KX8

Filament	Va	Ia	Vg1	µ	Pente
6,3V 0,34A	250V	1,2mA	-1,9	100	1,6mA/V
Double triode - culot Noval (9C12)

data sheet

Mazda

Brochage identique:
JEDEC :
Gaudillat60 :	N-

Double triode BF à faible bruit et coefficient d'amplification élevé, destinée aux circuits d'enregistrement des magnétophones

retour tableau

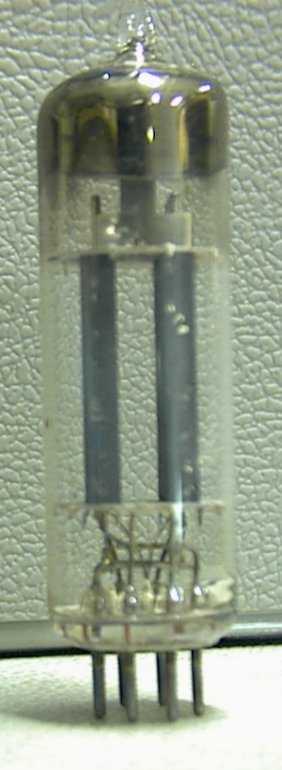

E92CC

Filament	Va	Ia	Vg1	Ri	Pente
6,3V 0,4A	150V	8,5mA	-1,75V	--	6mA/V
Double triode - culot miniature 7 broches (E7-1)

data sheet

Amperex

Brochage identique:	ECC91,5J6,6J6,A,WA,19J6,1216,5844,5964,6045,6099,6101,7244
JEDEC :	7BF
Gaudillat60 :	M-292

Double triode utilisée dans les circuits numériques, où le ronflement et les effets microphoniques n'ont pas d'importance

retour tableau

E182CC / 7119

Filament	Va	Ia	k	Vg1	Pente
6,3V 0,64A 12,6V 0,32A	120V	36mA	24	-2V	15mA/V
Double triode - culot Noval

data sheet

Philips

Brochage identique:	5687,6900,7044,7119,7370
JEDEC :	9H
Gaudillat60 :

Double triode utilisée dans les circuits numériques,

retour tableau

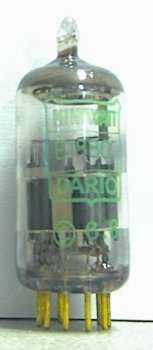

E188CC / 7308

Filament	Va	Ia	k	Vg1	Pente
6,3V 0,335A	100V	15mA	33	-2V	12,5mA/V
Double triode - culot Noval (9C12)

data sheet

Philips

Brochage identique:	6AQ8, 6BC8, 6BK7, 6BQ7, 6CG7, 6GM8, 8DJ8, 6DT8, 6ES8, 6FW8, 6JK8, 6KN8, 8CG7, 6922, 7057, 7803, 8223, 8431, ECC85, ECC86, ECC88, ECC189
JEDEC :	9AJ
Gaudillat60 :	N-351

Double triode destinée aux circuits cascode en VHF, et amplificateur BF à faible bruit.
Facteur de bruit à 200MHz : 4,6dB
ronflement : 50µV RMS

retour tableau

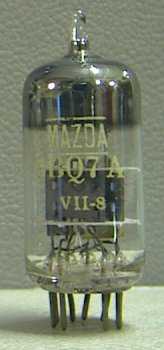

6BQ7A

Filament	Va	Ia	Ri	K	Pente
6,3V 0,4A	150V	9mA	5,9k	38	6,4mA/V
Double triode - culot Noval (9C12)

data sheet
Philips	GE

Brochage identique:	4BC8, 4BQ7, 4DS8, 4BX8, 4BZ7,6AQ8, 6BC8, 6BK7, 6BQ7, 6CG7, 6GM8, 8DJ8, 6DT8, 6ES8, 6FW8, 6JK8, 6KN8, 8CG7, 6922, 7057, 7803, 8223, 8431, ECC85, ECC86, ECC88, ECC189
JEDEC :	9AJ
Gaudillat60 :	N-351

Double triode amplificateur cascode VHF

retour tableau

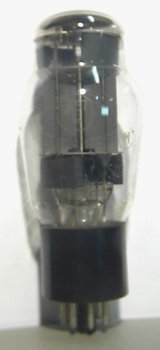

6AS7 / 6080

Filament	Va	Ia	Ri	K	Pente
6,3V 2,5A	135V	150mA	--	2,6	8,2mA/V
Double triode - culot Octal (8B-11)

data sheet
TungSol	CSF

Brochage identique:	6AS7, 6BX7, 6DN7, 6EA7, 6SL7, 6SN7, 6SU7, 6W4GTA, 12SL7, 12SN7 5691, 5692, 5998A, 6080, 6082, 6188, 6336, 6394, 6520, 6528, 7105, 7236
JEDEC :	8BD
Gaudillat60 :	O-204

Double triode pour régulateur de tension.

retour tableau

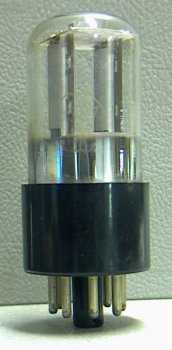

6SL7

Filament	Va	Ia	Ri	Vg1	Pente
6,3V 0,3A	250V	2,3mA	44k	-2V	1,6mA/V
Double triode - culot Octal (8B-11)

data sheet
GE

Brochage identique:	6AS7, 6BX7, 6DN7, 6EA7, 6SL7, 6SN7, 6SU7, 6W4GTA, 12SL7, 12SN7 5691, 5692, 5998A, 6080, 6082, 6188, 6336, 6394, 6520, 6528, 7105, 7236
JEDEC :	8BD
Gaudillat60 :	O-204

Double triode utilisé en amplificateur de tension ou inverseur de phase.

retour tableau

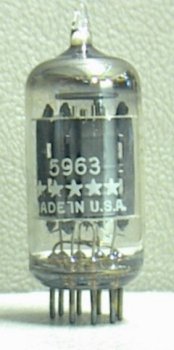

5963

Filament	Va	Ia	Ri	K	Pente
6,3V 0,3A 12,6V 0,15A	67,5V	8,5mA	6,6k	21	3,2mA/V
Double triode - culot Noval

data sheet

Sylvania

Brochage identique:	6AX7, 7AU7, 9AU7, 12AD7, 12AE7, 12AT7, 12AU7, 12AV7, 12AX7, 12AY7, 12AZ7, 12BH7, 12BZ7, 12DF7, 12DM7, 12DT7, 12DW7, 12FV7, 12U7, 5751, 5814, 5965, 6189, 6201, 6211, 6679, 6680, 6681, 6851, 6955, 7025, 7058, 7062, 7316, 7318, 7489, 7492, 7728, 7729, 7730 ECC81, ECC82, ECC83
JEDEC :	9A
Gaudillat60 :	N-335

Double triode à usage calcul électronique.

retour tableau

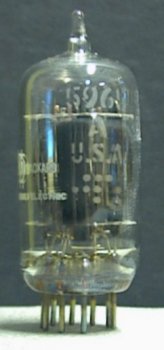

5965

Filament	Va	Ia	K	Ri	Pente
6,3V 0,3A 12,6V 0,15A	150V	8,2mA	47	--	6,5mA/V
Double triode - culot Noval

data sheet

Sylvania

Brochage identique:	6AX7, 7AU7, 9AU7, 12AD7, 12AE7, 12AT7, 12AU7, 12AV7, 12AX7, 12AY7, 12AZ7, 12BH7, 12BZ7, 12DF7, 12DM7, 12DT7, 12DW7, 12FV7, 12U7, 5751, 5814, 5965, 6189, 6201, 6211, 6679, 6680, 6681, 6851, 6955, 7025, 7058, 7062, 7316, 7318, 7489, 7492, 7728, 7729, 7730 ECC81, ECC82, ECC83
JEDEC :	9A
Gaudillat60 :	N-335

Double triode à usage calcul électronique rapide.
