ECC808 / 6KX8
Filament
Va
Ia
Vg1
µ
Pente
6,3V 0,34A
250V
1,2mA
-1,9
100
1,6mA/V
Double triode - culot Noval (9C12)
data sheet
Mazda
Brochage identique:
JEDEC :
Gaudillat60 :
N-
Double triode BF à faible bruit et coefficient d'amplification élevé, destinée aux circuits d'enregistrement des magnétophones
retour tableau

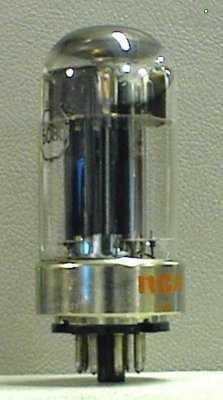

6080 6080WA 6AS7
Filament
Va
Ia
K
Pente
6,3V 2,5A
(1)135V
125mA
2
7mA/V
Double Triode - culot Octal
data sheet
Mazda
Mazda
Brochage identique (204, 8BD):
6AS7, 6BX7, 6DN7, 6EA7, 6SL7, 6SN7, 6SU7, 6W4GTA, 12SL7, 12SN7 5691, 5692, 5998A, 6080, 6082, 6188, 6336, 6394, 6520, 6528, 7105, 7236
Double triode de pussance surtout utilisé comme régulateur série dans les circuits d'alimentation stabilisée
