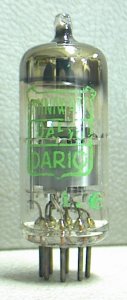

DAF96
DAF96
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
1,4V 25mA
85V
64µA
1M
--
--
1,6M
0,4mA/V
diode pentode - culot miniature 7 broches (7C10)
data sheet

Mazda
Brochage identique: 1S5
JEDEC : 6AU
Gaudillat58 : M-267
diode - pentode combiné dans la même ampoule.
Faible consommation au filament. Utilisée en amplificateur FI, AF, et détection dans les récepteurs alimentés par piles
retour tableau

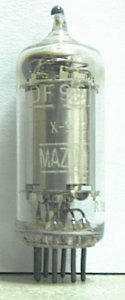

DF96
DF96
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
1,4V 25mA
85V
1,65mA
64V
-5,5V
1M
0,85mA/V
64V
1,65mA
64V
0
700k
0,85mA/V
Pentode - culot Miniature 7 broches (7C10)
data sheet

Mazda
Brochage identique: DF91, DF92, DF96, 1AE4, 1L4, 1T4, 1U4, 5910
JEDEC : 6AR
Gaudillat58 : M-262
Pentode à pente variable pour amplification RF
retour tableau

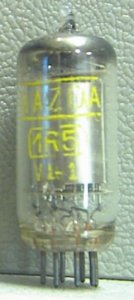

DK91 / 1R5
1R5
DK91
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
1,4V 50mA
90V
1,6mA
67,5V
--
600k
0,3mA/V
67,5V
1,4mA
67,5V
--
500k
0,28mA/V
Heptode - culot Miniature 7 broches (7C10)

data sheet

Mazda
Brochage identique: aucun
JEDEC : 7AT
Gaudillat58 : M-266
Heptode pour changement de fréquence.
retour tableau

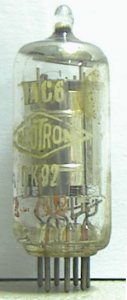

DK92 / 1AC6
DK92
1AC6
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
1,4V 50mA
85V
0,65mA
60V
--
1M
0,325mA/V
63,5V
0,7mA
63,5V
--
900k
0,3mA/V
Heptode - culot Miniature 7 broches (7C10)

data sheet

Mazda
Brochage identique: DK91, DK96, 1AB6, 1AC6
JEDEC :
Gaudillat58 : M-320
Heptode pour changement de fréquence.
retour tableau

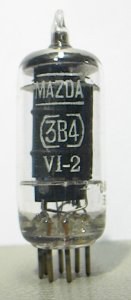

3B4
3B4
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
2,5V 0,165A
1,25V 0,33A
200V
19mA
2,4K
150V
-25V
22K
1,85mA/V
Pentode - culot miniature 7 broches (7C10)
data sheet

Mazda
Brochage identique: 1S5
JEDEC : 6AU
Gaudillat58 : M-267
Pentode de puissance HF (1,25W) utilisée en amplificateur ou en oscillateur jusqu'à 100MHz
retour tableau

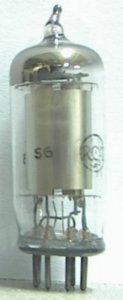

DL92 / 3S4
DL92
3S4
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
2,8V 50mA
1,4V 100mA
90V
6,1mA
8k
67,5V
-7V
100k
1,425mA/V
90V
7,4mA
8k
67,5V
-7V
100k
1,575mA/V
Pentode - culot Miniature 7 broches (7C10)
data sheet

Mazda
Brochage identique: DL92, DL94, DL95, 3S4, 3Q4, 3Z4
JEDEC : 7BA
Gaudillat58 : M-265
Pentode puissance BF (0,27W)
retour tableau

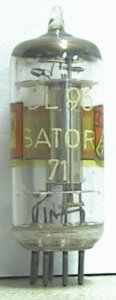

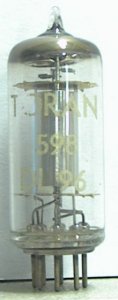

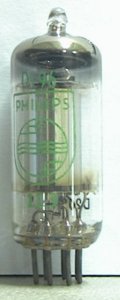

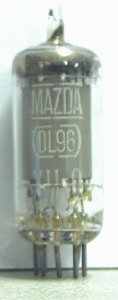

DL96
DL96
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
1,4V 50mA
2,8V 25mA
64V
3,5mA
15k
64
-3,3V
170k
1,3mA/V
85V
5mA
13K
85V
-5,2V
150k
1,4mA/V
pentode - culot miniature 7 broches (7C10)
data sheet

Mazda
Brochage identique: DL96, 3C4, 3V4
JEDEC : 6BX
Gaudillat58 : M-263
Pentode pour amplification BF puissance (0,1 à 0,2W)
DL96
DL96
retour tableau
5672   CK5672
5672
CK5672
Filament
Va
Ia
Pa
Vg2
Vg1
Ranode
Pente
1,25V 50mA
67,5V
3,1mA
65mW
67,5V
-6,5V
20k
0,65mA/V
Pentode - subminiature (7L7

data sheet

Mazda

Raytheon
Pentode subminiature prévue pour les amplificateurs de puissance des équipements portables
