75
Brochage
caractéristiques
Filament
Va
Ia
Ranode
Vg1
Ri
Pente
6,3V 0,3A
250V
0,9mA
250k
-2V
91k
1,1mA/V
6,3V 0,3A
100V
0,4mA
250k
-1V
110k
0,9mA/V
Double diode / triode - culot Americain 6 broches

Data sheet

Sylvania


Brochage identique (75, 6G):
2A6, 55, 75, 85
Double diode triode pour detection en récepteurs radio
retour tableau

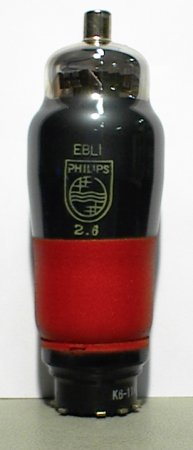

EBL1
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 1,4A
250V
36mA
7k
250V
-6V
50k
9,5mA/V
double diode / pentode - culot transcontinental
data sheet

Double diode - pentode combiné dans la même ampoule, pour utilisation dans des récepteurs radio à faible coût, avec une puissance de sortie raisonnable.
retour tableau

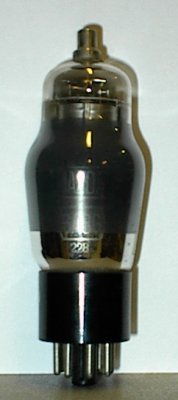

6A8
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,3A
250V
3,5mA
100V
-3V
0,3M
0,55mA/V
Pentagrille - culot octal
data sheet

Sylvania
Tube pentagrille destiné au convertisseur de fréquence à couplage électronique. Caractéristiques semblable au tube 6A7
retour tableau

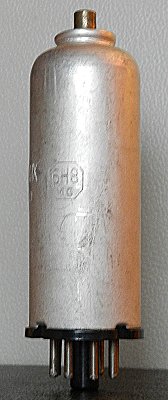

6H8
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,3A
250V
6mA
250k
100V
-2V
1,2M
1,8mA/V
100V
6mA
250k
100V
-2V
0,4M
1,8mA/V
Pentode / doublr diode - culot octal
data sheet

Mazda
Brochage identique (6H8, O196):
6B8, 12C8
Tube pentode utilisé en BF après détection par les deux diodes, ou en HF avant détection
retour tableau

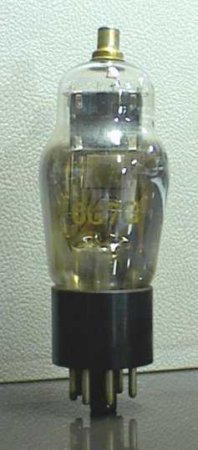

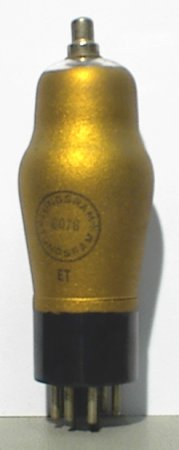

6Q7
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,3A
250V
1,1mA
250k
--
-3V
58k
1,2mA/V
100V
0,35mA
250k
--
-1,51V
88k
0,8mA/V
double diode / triode - culot octal
data sheet

RCA

Sylvania
Brochage identique :
6B6, 6Q7, 6R7, 6T7, 6V7, 6118
Double diode - triode combiné dans la même ampoule.
retour tableau

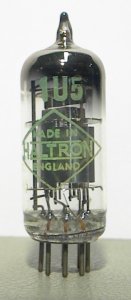

1U5
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
1,4V 0,05A
(1)67,5V
1,6mA
--
67,5V
0V
600k
0,62mA/V
(2)90V
--
1M
--
0V
--
--
diode / pentode - culot miniature 7 broches
(1): HF et detection
(2): Détection et ampli BF, avec 3M en série sur l'écran
data sheet

GE
Diode - pentode à chauffage direct combiné dans la même ampoule.
retour tableau

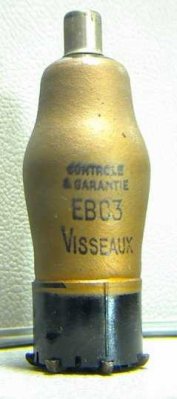

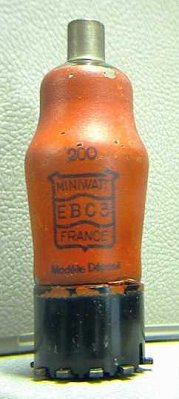

EBC3
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,2A
250V
5mA
200k
--
-5,5V
15k
2mA/V
100V
2mA
100k
--
-2,1V
11k
1,6mA/V
double diode / triode - culot transcontinental
data sheet

EBC3

Philips
Double diode - triode combiné dans la même ampoule.
retour tableau

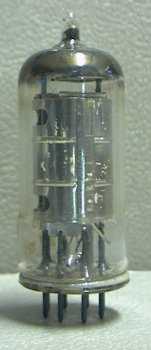

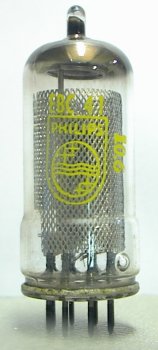

EBC41 / 6CV7        UBC41 / 14L7
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,2A
12,6V 0,1A
250V
1mA
200k
--
-3V
58k
1,2mA/V
double diode / triode - culot Rimplock
data sheet

Mazda
Double diode / triode pour détection et amplification AF
retour tableau

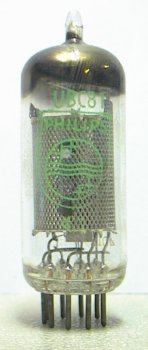

       UBC81
Filament
Va
Ia
Ranode
Vg1
Ri
Pente
6,3V 1,5A
170V
0,45mA
100k
-1,5V
42k
1,65mA/V
Double diode / triode - culot Noval
data sheet

rtc UBC

Mazda EBC
Double diode / triode utilisée en détection et amplificateur BF des récepteurs Radio
retour tableau
