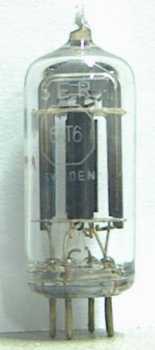

6AT6        12AT6
Filament
Va
Ia
K
Vg1
Ri
Pente
6,3V 0,3A
12,6V 0,15A
100V
0,8mA
70
-1V
54k
0,8mA/V
250V
1mA
70
-3V
58k
2mA/V
Double diode / triode - culot Miniature 7 broches
data sheet

GE
Brochage identique (291, 7BT):
HBC90, HBC91, EBC91, 6AQ6, 6AT6, 6AV6, 6BF6, 12AV6, 12FK6, 12FM6, 12FT6, 18FY6
Double diode triode pour usage en détection, amplification et contrôle de volume de récepteurs de radio.
retour tableau

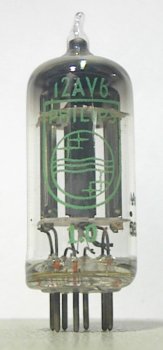

EBC91 / 6AV6        12AV6
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,3A
12,6V 0,15A
100V
0,5mA
100
-1V
80k
1,25mA/V
250V
1,2mA
100
-2V
62,5k
1,6mA/V
Double diode / triode - culot Miniature 7 broches
data sheet

Mazda

GE
Brochage identique (291, 7BT):
HBC90, HBC91, EBC91, 6AQ6, 6AT6, 6AV6, 6BF6, 12AV6, 12FK6, 12FM6, 12FT6, 18FY6
Double diode triode pour usage en détection, amplification et contrôle de volume de récepteurs de radio.
La section triode est capable de fournir un important niveau de sortie, sans distortion, à partir d'un faible signal d'entrée.
retour tableau

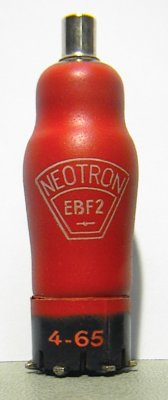

EBF2
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,2A
250V
5mA
100V
-2-38V
1,5M
1,8mA/V
Double diode / Pentode - culot Transcontinental
data sheet

Sylvania
La partie pentode du tube est utilisé en amplificateur IF à pente variable, et les diodes, en détection.
retour tableau

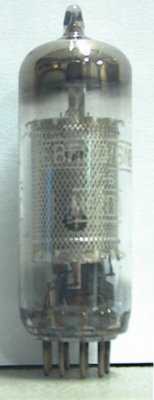

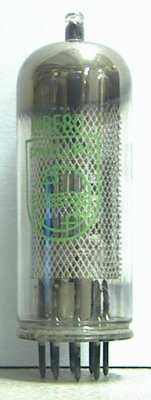

EBF80 / 6N8       UBF80 / 17C8
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,3A
17V 0,1A
250V
5mA
85V
-2V
1,5M
2,2mA/V
250V
--
250V
-41V
>10M
22µA/V
double diode / pentode - culot noval
data sheet

Mazda

Philips
Brochage identique (336, 9T):
EBF80, EBF83, EBF89, UBF80, UBF89, 6DR8, 6N8, 17C8, 19FL8
utilisation en amplificateur RF, FI ou BF
retour tableau
EBF89 / 6DC8
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,3A
250V
9mA
100V
-2V
1M
3,8mA/V
170V
12mA
100V
-1V
>400k
5mA/V
double diode / pentode - culot noval
data sheet

Philips
Brochage identique (336, 9T):
EBF80, EBF83, EBF89, UBF80, UBF89, 6DR8, 6N8, 17C8, 19FL8
utilisation en amplificateur RF, FI ou BF
retour tableau
EABC80 / 6AK8        UABC80 / 28AK8
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,45A
28V 0,1A
250V
1mA
--
--
-3V
58k
1,2mA/V
100V
0,8mA
--
--
-1V
54k
1,3mA/V
triple diode / triode - culot noval
data sheet

Mazda (E)

Philips (E)

Philips (U)
Triple diode - triode combiné dans la même ampoule.
Utilisation dans les récepteur FM, AM/FM ainsi qu'en détection image et son des téléviseurs
retour tableau

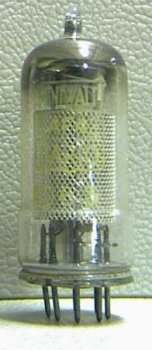

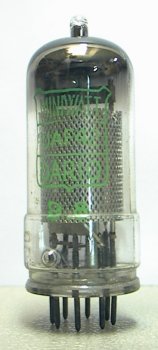

EAF42 / 6CT7        UAF42
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,2A
12,6V 0,1A
(1)250V
5mA
--
--
-2-43V
1,4M
2mA/V
(2)100V
2,8mA
--
--
-1,2-16V
850k
1,7mA/V
(3)250V
--
220K
--
--
--
--
diode pentode - culot Rimlock
(1): HF et detection avec 100k en série sur l'écran
(2): HF et détection avec 56k en série sur l'écran
(3): Détection et ampli BF, avec 820k en série sur l'écran
data sheet

Mazda (E)

Mazda (U)
diode - pentode combiné dans la même ampoule. Utilisée en amplificateur FI, AF, et détection dans les récepteurs radio
