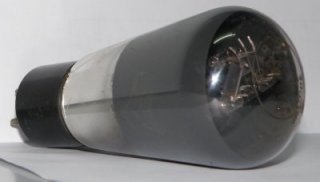

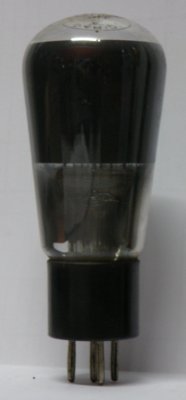

E443H

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
4V, 1,1A	250V	36mA	7K	250V	-15V	43K	2,8mA/V
Pentode - Culot Européen 5 broches

data sheet

Philips

Brochage identique (15, O35):
TH43, E443H, E443N

Lampe de puissance BF (3,1W) dans les récepteurs Radio, à partir de 1934

retour tableau

TE43H / E443H

caractéristiques

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
4V 1,1A	250V	36mA	7K	250	-15V	43k	2,8mA/V
Pentode - culot Européen 5 broches

Data sheet
Philips	---

retour tableau

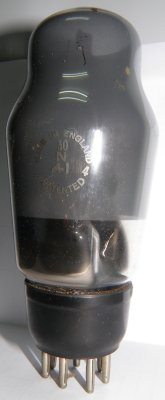

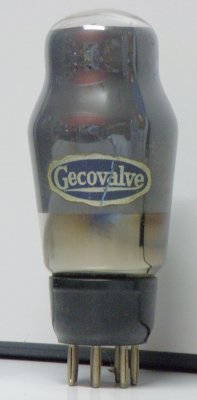

Gecovalve N41

caractéristiques

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
4V 2A	250V	40mA	--	250	-4,4V	21k	10mA/V
Pentode - culot Anglais 7 broches

Documents
Documents

Gecovalve 1938

Brochage identique ():
MPT4, N41, N30

Pentode finale BF capable de sortir jusqu'à 4,2W

retour tableau

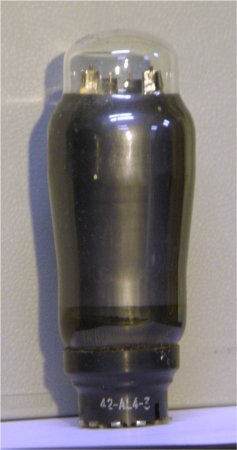

AL4

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
4V 1,75A	250V	36mA	7000	250	-6V	50k	9,5mA/V
Pentode Puissance BF - Culot Transcontinental

data sheet

Brochage identique (115):
AL4, EL3, EL5, EL6

Pentode pour étage de puissance BF.
S = 9,5 mA/V
Caractéristiques identiques à EL3N, sauf tension filament

retour tableau

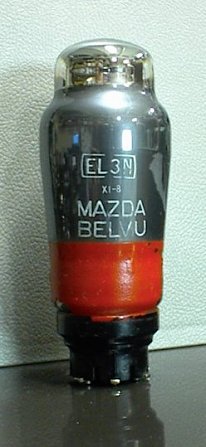

EL3N

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,9A	250V	36mA	7000	250	-6V	50k	9,5mA/V
Pentode Puissance BF - Culot Transcontinental

data sheet

Brochage identique (115):
AL4, EL3, EL5, EL6

Pentode pour étage de puissance BF.
S = 9,5 mA/V
L' EL3N permet de sortir 4,3 W en mode simple, ou 12 W en push-pull class AB

retour tableau

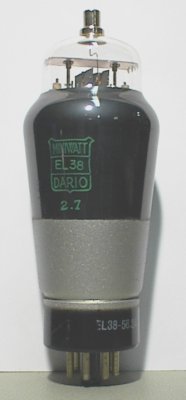

EL38

Filament	Va	Ia	Vg2	Vg1	Ri	Pente
6,3V 1,4A	275V	91mA	275V	-9V	20k	14mA/V
6,3V 1,4A	Pentode puissance - culot octal

data sheet
Mullard	Philips

Pentode de puissance principalement prévue pour amplificateur final lignes des téléviseurs

retour tableau

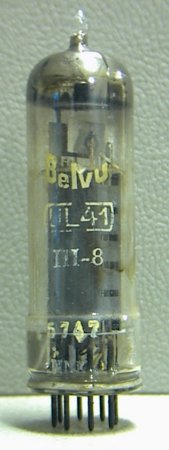

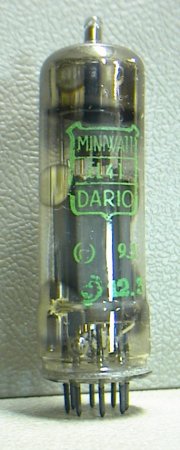

EL41 / 6CK5 UL41 / 45A5

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,65A 45V 0,1A	250V	36mA	7k	250	-8V	50k	9mA/V
Pentode BF puissance (4,5W) - culot Rimlock

data sheet

Mazda

Pentode de puissance BF
Utilisée en push-pull permet d'obtenir jusqu'à 10 W de puissance modulée

retour tableau

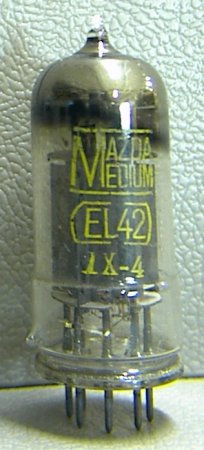

EL42

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,2A	250V	22,5mA	11k	250	-13,5V	100k	2,9mA/V
Pentode BF puissance (2,6W) - culot Rimlock

data sheet

RTC

Pentode de puissance BF

retour tableau

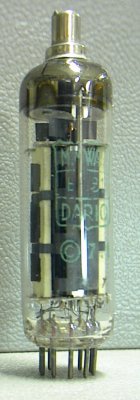

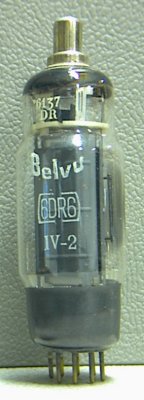

EL81 / 6DR6

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 1,05A	180V	45mA	--	180	-24V	11k	6,5mA/V
Pentode - culot noval

data sheet
philips	RTC	Mazda	PL81	PL81F

Brochage identique (306):
21A6, EL81, PL81, PL81F, 6CJ6, 6DR6, 21B6

Pentode à pente fixe
Utilisée en finale ligne dans les téléviseurs, générateur de THT
Aussi utilisée en amplificateur BF de puissance

retour tableau

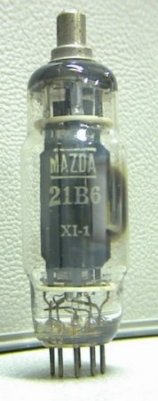

21B6 PL81 / 21A6

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
21,5V 0,3A	180V	45mA	--	180	-24V	11k	6,5mA/V
Pentode - culot noval

data sheet
21B6	6DR6	PL81	PL81F

Brochage identique (306):
21A6, EL81, PL81, PL81F, 6CJ6, 6DR6, 21B6

Pentode à pente fixe, chauffage circuit série 0,3A
Utilisée en finale ligne dans les téléviseurs, générateur de THT
Aussi utilisée en amplificateur BF de puissance

retour tableau

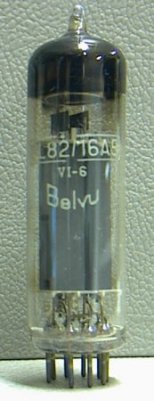

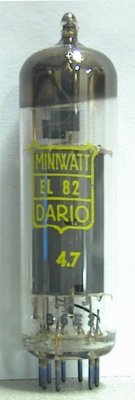

EL82 PL82 / 16A5

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,8A 16,5V 0,3A	200V	45mA	--	200	-14V	20k	9,5mA/V
Pentode de puissance - culot noval

data sheet
EL82	PL Mazda	PL Philips

Brochage identique (307, 9CV):
6BQ5, 6CW5, 6DY5, 16A5, EL82, EL84, EL86, PL82, UL84, 7189, 7320

Pentode de puissance,
Utilisée en finale balayage trame dans les téléviseurs,
Peut aussi utilisée en amplificateur BF de puissance (4W)

retour tableau

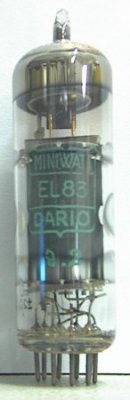

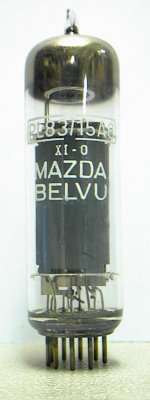

EL83 / 6CK6 PL83 / 15A5

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,7A 15V, 0,3A	180V	36mA	--	180	-2,9V	100k	10mA/V
Pentode de puissance - culot noval

data sheet

Mazda

Brochage identique (308):
6CK6, EL83, 15A6, PL83

Pentode
Utilisée en Amplificateur vidéo dans les téléviseurs,

retour tableau

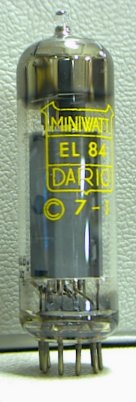

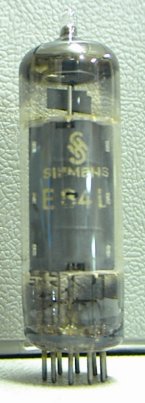

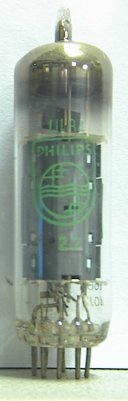

EL84 / 6BQ5 UL84 / 45B5 E84L /7320

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,76A	250V	48mA	5,2k	250	-7,4V	47,5k	11,5mA/V
45V 0,1A	165V	73mA	2,4k	165	-12V	20k	10,5mA/V
Pentode puissance - culot noval

data sheet
EL84 Mazda	EL84 Philips	E84L	6BQ5

Brochage identique (307, 9CV):
6BQ5, 6CW5, 6DY5, 12FB5, 16A5, EL82, EL84, EL86, PL82, UL84, 7189, 7320

Pentode de puissance,
Utilisée en amplificateur BF de puissance, en mode push-pull, on obtient 17W sur l'utilisation

retour tableau

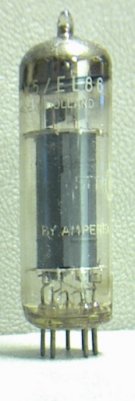

EL86 / 6CW5

Filament	Va	Ia	Ranode	Vcible	Vg1	Ri	Pente
6,3V 0,7A 6,3V, 0,6A	170V	70	2k	170	-12,5V	23K	10mA/V
Pentode - culot noval

data sheet
RTC	GE

Brochage identique (307, 9CV):
6BQ5, 6CW5, 6DY5, 16A5, EL82, EL84, EL86, PL82, UL84, 7189, 7320

Pentode de puissance BF et balayage image dans les téléviseurs

retour tableau

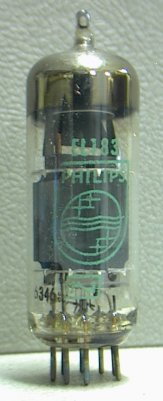

EL183

Filament	Va	Ia	Ranode	Vcible	Vg1	Ri	Pente
12,6V 0,3A 6,3V, 0,6A	220V	21	-2	250	-2,1V	20K	25mA/V
Pentode - culot noval

data sheet

Mazda

Pentode à très forte pente pour final vidéo dans
les récepteur de télévision

retour tableau

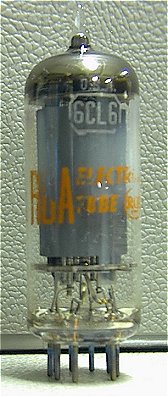

6CL6

Filament	Va	Ia	Ranode	Vcible	Vg1	Ri	Pente
6,3V 0,65A	250V	30	7,5k	150	-3V	--	11mA/V
Pentode - culot noval (9BV)

data sheet

RCA

Pentode à forte pente pour final vidéo dans
les récepteurs de télévision

retour tableau

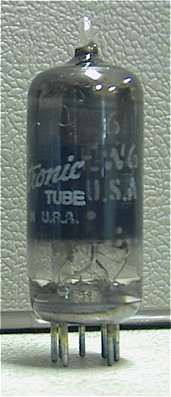

6EW6

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,4A	125V	11	7,5k	125V	-3,5V	--	14mA/V
Pentode - culot miniature 7 broches

data sheet

RCA

Brochage identique (286, 7CM):
EF97, EF98, 6AS6, 6BH6, 6BJ6, 6BZ6, 6ET6, 6CB6, 6CF6, 6DB6, 6DC6, 6DE6, 6DK6, 6EW6, 6JH6, 6JK6,,6JL6, 12AW6, 5725, 6661, 6662, 6676, 6954, 7056, 7732, 8084, 8136

Pentode principalement destinée à l'amplification VHF et FI
des récepteurs de télévision. Présente une connexion séparée pour la grille 3

retour tableau

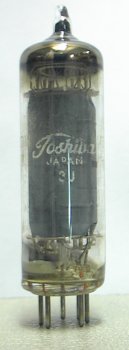

30A5

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
30V 0,15A	100V	43mA	2,4K	100V	-6,7V	22K	9,2mA/V
30V 0,15A	Pentode - culot miniature 7 broches

data sheet

Brochage identique (287):
6AS5, 30A5, 35C5, 50C5, 60FX5

Pentode de puissance BF (2,1W) pour récépteurs de radio sans transformateur d'alimentation (tous courants)

retour tableau

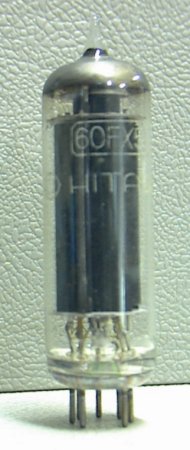

60FX5

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
60V 0,1A	150V	35mA	--	130V	--	--	13,5mA/V
Pentode BF- culot miniature 7 broches

data sheet

Brochage identique (287):
6AS5, 30A5, 35C5, 50C5, 60FX5

Pentode de sortie BF à chauffage indirect
TEssentiellement prévue pour des systèmes tous courant, sans transformateur d'alimentation
