E130L        7534
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 1,7A
250V
100mA
--
150
-15,5V
10k
27,5mA/V
Pentode puissance - culot Octal

data sheet

Philips

Telefunken
Pentode de puissance utilisée en amplificateur large bande, Ampli de sortie, régulateur série.
retour tableau

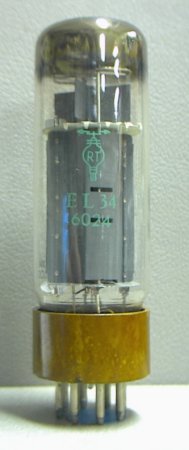

EL34 / 6CA7      6024
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 1,5A
250V
100mA
2,5k
250
-12V
15k
11mA/V
Pentode puissance BF - culot Octal
data sheet

Philips
Brochage identique (348, 8ET):
EL34, 6CA7, 6024
Pentode de puissance utilisée en amplificateur de sortie BF.
Permet d'obtenir 12 W en mode simple, et jusqu'à 37W en push-pull classe AB
retour tableau

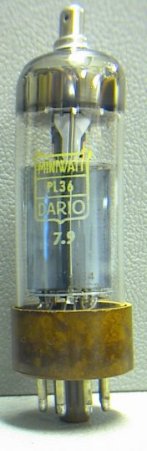

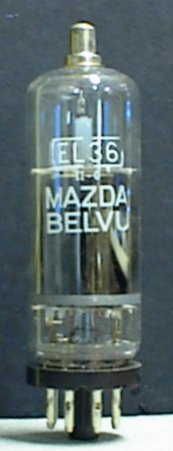

EL36 / 6CM5     PL36 / 25E5
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 1,2A
25V 0,3A
170V
100mA
--
170
-21V
5,5k
11mA/V
Pentode puissance - culot Octal 8GT

data sheet

EL36 Philips

EL36 Mazda

PL36 RTC
Brochage identique (181, 6AM):
6BQ6, EL36, PL36, 6AL6, 6DQ6A, 25BQ6, 6BW5, 6DJ6, 6GW6
Pentode de puissance utilisée en finale ligne et générateur de THT
Pour les téléviseurs. Utilisée en ampli de sortie BF peut fournir jusqu'à 44W en push_pull
retour tableau

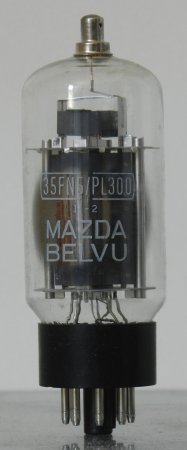

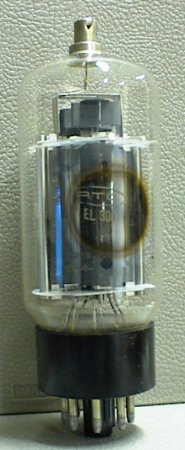

EL300 / 6FN5     PL300 / 35FN5
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 1,65A
35V 0,3A
100V
--
--
190
--
3,5k
17mA/V
Pentode puissance - culot Octal 8C18-8

data sheet

Mazda

Pentode de puissance pour balayage ligne des téléviseurs
Les pointes de courant anodique peuvent atteindre 800mA sur un tube neuf, et la tension 7500V pendant un maximum de 18µs
retour tableau

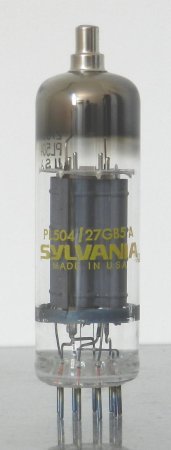

EL504     PL504 / 27GB5A
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 1,38A
27V 0,3A
75V
440mA
200
-10V
--
--
Pentode puissance - culot Magnoval 9C18
data sheet

Mazda
Pentode de puissance utilisée en finale ligne et générateur de THT
Pour les téléviseurs.
retour tableau

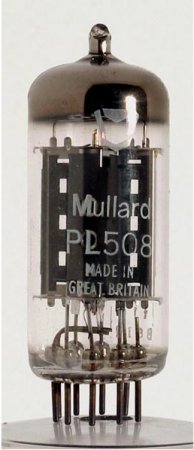

EL508     PL508 / 17KW6
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,83A
17V 0,3A
190V
60mA
190
-17V
--
9mA/V
50V
320mA
190
-1V
--
--
Pentode puissance (12W) - culot Magnoval

data sheet

Philips

Pentode de puissance utilisée en finale trame pour les téléviseurs couleur.
retour tableau

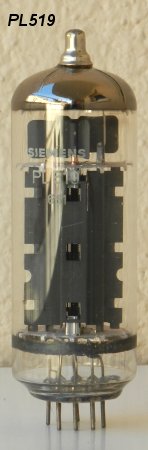

EL509 / 6KG6    PL509 / 519
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 2,5A
40V 0,3A
160V
1400mA
160
0
--
--
50V
800mA
175
-10V
--
--
Pentode puissance (30W) - culot Magnoval

data sheet

Philips

Mazda

Pentode de puissance utilisée en finale ligne et THT pour les téléviseurs couleur.
retour tableau

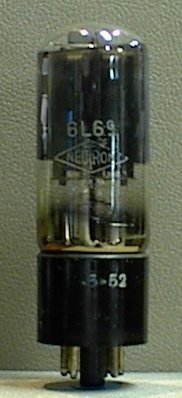

6L6
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
6,3V 0,9A
(1)250V
72mA
2,5k
250
-14V
22,5k
6mA/V
(2)350V
54mA
4,2k
250
-18V
33k
5,2mA/V
(3)250V
40mA
5k
--
-20V
1,7k
4,7mA/V
(4)360V
88mA
6,6k
270
-22,5V
--
--
(5)360V
88mA
3,8k
270
-22,5V
--
--
Tetrode à faisceaux dirigés - culot Octal
(1): Sortie BF, puissance = 6,5W
(2): Sortie BF, puissance = 10,8W
(3): Montage en triode
(4): Push-pull classe AB
(5): Push-pull avec courant de grille
data sheet

RCA

Sylvania

6L6G

6L6GC
Brochage identique (174, 7S):
6F6, 6L6, 6U6, 6V6, 6W6, 25L6, 35L6, 50L6, 6DG6, 6EY6, 6EZ5, 6EZ6, 1614, 5824, 5871, 5881, 5932, EL37, KT66, KT88, 7408, 7581, 7751, 8417
Tétrode de puissance BF
retour tableau

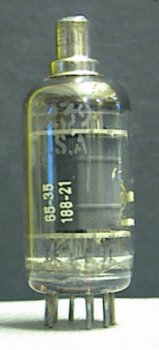

7239
Filament
Va
Ia
Ranode
Vg2
Vg1
Pente
6,3V 0,3A
(1)300V
10,5mA
300k
100
-5V
4,2mA/V
(2)100V
43mA
--
100
--
--
Pentode - culot Noval
(1): Ampli d'impulsion (4W)
(2): Régulateur shunt
data sheet
Pas de data sheet
Pentode A faisceaux dirigés, application en puissance impulsions et régulation
retour tableau
8068
Filament
Va
Ia
Vg2
Vg1
Ri
Pente
6,3V 0,9A
3500V
1mA
100
-30V
--
5,2mA/V
600V
36mA
125
-7,5V
54,5k
5,2mA/V
Pentode puissance - culot Octal (8LC)

data sheet

GE
Pentode de puissance utilisée en amplificateur, régulateur série dans les alimentation à haute tension.
Wobbulateur Hewlett Packard
