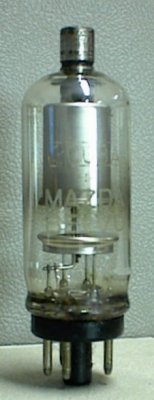

3CU3A
Filament
Vmax
Ia
Ia_pic
3,15V 0,28A
30kV
2mA
100mA
Diode monoplaque - culot octal

Redresseur monoplaque, à chauffage direct, pour alimentation THT des téléviseurs couleur
retour tableau

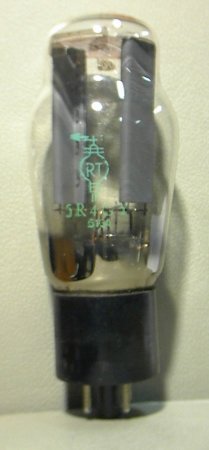

5R4-GY      5R4-WGY
Filament
Va
Ia
Ia peak
5V 2A
1400V
250mA
650mA
Double diode - culot Octal

data sheet

RCA

Tung Sol

Diode biplaque pour redressement à double alternance haute tension et conditions extrêmes (WGY)
Ferisol générateur UHF
retour tableau
5V4
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
5V 2A
375V
175mA
--
--
--
--
--
Double diode de redressement - culot octal

data sheet

Sylvania
Brochage identique (160):
5AR4, 5AT4, 5V4, 5Y3, 5Z4,GZ32, GZ34
Redresseur bi-anode, à chauffage indirect, accepte jusqu'à 1400 V
retour tableau

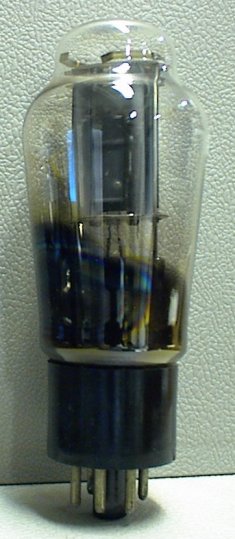

5Y3
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
5V 2A
500V
125mA
--
--
--
--
--
Double diode de redressement culot Octal

data sheet

GE
Brochage identique (160):
5AR4, 5AT4, 5V4, 5Y3, 5Z4,GZ32, GZ34
Redresseur bi-anode, à chauffage direct, accepte jusqu'à 1400 V
retour tableau
5Z3
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
5V 3A
450V
225mA
--
--
--
--
--
Double diode de redressement culot américain 4 broches

data sheet

RCA

Sylvania
Redresseur bi-anode, à chauffage direct, directement interchangeable avec la 80
retour tableau
6X4
Filament
Va
Ia
6,3V 0,6A
325V
70mA
Diode - culot Miniature 7 broches

data sheet

GE
Brochage équivalent (5-BS):
6X4, WA, 12X4
Diode de redressement double alternance
retour tableau
6X5
Filament
Va
Ia
6,3V 0,6A
325V
70mA
Diode - culot Octal

data sheet

GE
Brochage équivalent (6S):
6AX5GT, 6X5GT, 1274
Diode de redressement double alternance
retour tableau
80
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
5V 3A
450V
225mA
--
--
--
--
--
Double diode de redressement culot américain 4 broches

data sheet

Sylvania


Brochage équivalent (45, 4C):
1, 5Z3, 5X3, 808, 81, 82
Redresseur bi-anode, à chauffage direct, directement interchangeable avec la 5Z3
retour tableau

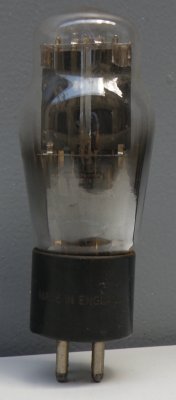

808
caractéristiques
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
5V 3A
450V
225mA
--
--
--
--
--
Redresseur double alternance - culot Americain 4 broches
808
Data sheet
Brochage identique (45,4C): 1, 5Z3, 5X3, 80, 81, 82
E443_2
retour tableau
879 / 2X2
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
2,5V 1,75A
2500V
7mA
--
--
--
--
--
Double diode de redressement culot américain 4 broches

data sheet

Mazda

Sylvania
Redresseur monoplaque, à chauffage direct, pour la THT d'appareils de mesure
retour tableau

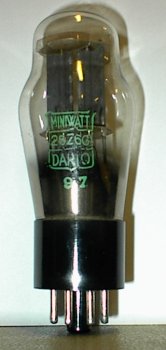

25Z6
Filament
Va
Ia
25V 0,3A
235V
75mA
Double diode - culot Octal
data sheet

Sylvania
Double diode de redressement, à cathodes séparées
retour tableau

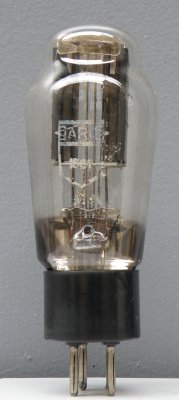

1561
caractéristiques
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
4V 2A
400V
140mA
-
-
-
-
-
Régulateur culot Européen 4 broches

data sheet

Philips


Brochage identique (4A, B4):
V6, 506, 1561, 1805, 1815, 1817
Redresseur double alternance à chauffage direct
retour tableau
V6
caractéristiques
Filament
Va
Ia
Ranode
Vg2
Vg1
Ri
Pente
Double diode culot Européen 4 broches (1914)

Data sheet


Brochage identique (03, A35, 4A, B4):
V6, 506, 1561, 1805, 1815, 1817
Redresseur double alternance à chauffage direct
retour tableau
