A441 5 broches

Caractéristiques
Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
4V 0,08A	2-20V	0,9mA	--	2-20V	3V	4,5k	1mA/V
4V 0,08A	100V	4mA	--	4V	0V	4,5k	1mA/V
Tube Bigrille - culot Européen 5 broches A35B

data sheet

Philips

Cette lampe bigrille se caractérise par sa faible tension d'anode. Elle convient à la détection et à l'amplification. En outre, elle est utilisée comme mixer dans les montages superhétérodyne de construction française. Dans ce cas, la tension d'anode doit être de 50V

retour tableau

2D21

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,6A	400V	100mA	--	--	--	--	--
Tétrode à gaz - culot miniature 7 broches

data sheet
Mazda	Philips

Thyratron, utilisable en redresseur commandé, ou commande de relais

retour tableau

85A2 / OG3

Va	Ia
85V	4mA
Régulateur à gaz - culot miniature 7 broches

data sheet

Philips

Régulateur à gaz 85V
Le bruit de font du tube, entre 30Hz et 10kHz est de l'ordre de 60µv

retour tableau

4Y25 807

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	PAnode
6,3V 0,9A	400V	100mA	--	250	-45V	--	25W
6,3V 0,9A	600V	75mA	--	250	-25V	--	40W
Tétrode - culot Américain 5 broches

data sheet
Mazda	RCA

Tétrode à faisceaux dirigés puissance HF
Utilisée en Puissance antenne pour les émetteurs.
Fonctionnement en classe AB2, B, C et modulateur par le courant d'anode.

retour tableau

2405

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
Régulateur culot Européen 4 broches

Data sheet

Page RadioMuseum

Brochage identique (4A, B4):

Regulateur de courant, Fer/Hydrogène, utilisé dans les circuits d'alimentation

retour tableau

E444

caractéristiques

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
4V, 1,1A	200V	0,9mA	100k	45	-2,3V	2,5M	3mA/V
Binode (Diode Tetrode) - Culot Européen 6 broches

data sheet

Philips

Brochage identique (24, B35):

Lampe double, utilisée en détection et préampli BF dans les récepteurs Radio, à partir de 1934

retour tableau

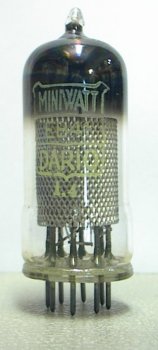

EB41

Filament	Va	Ia
6,3V 0,3A	150V	9mA
Double diode - culot Rimlock

data sheet

Double diode pour utilisation en detection de haute fréquence, comme pour la vidéo des circuits de télévision

retour tableau

6AL5 EB91 EAA91

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,3A	150V	9mA	--	--	--	--	--
Double diode - culot miniature 7 broches

data sheet
GE	Mazda

Brochage identique (276, 6BT):
EAA91, 6AL5, 12AL5,6EB5, 5726, 6097, 6663, 6919, 7055, 7631

Double diode de detection

retour tableau

2B7 / 6B7

Brochage

caractéristiques

Filament	Va	Ia	Vg2	Vg1	Ri	Pente
6,3V 0,3A 2,5V 0,8A	250V	9mA	125V	-3V-21	800k	1,1mA/V
	180V	3,4mA	75V	-3-13V	1M	0,84mA/V
	100V	5,8mA	100V	-3-17V	300k	0,95mA/V
	Double diode / Pentode - culot Americain 7 broches

Data sheet

Sylvania

RCA

Brochage identique (86, 7D):
2B7, 6B7

Double diode en détection, Pentode en amplificatrice MF ou BF ampli MF

retour tableau

6E5

Filament	Va	Ia	Ranode	Icoupelle	Vg1
6,3V 0,3A	250V	0,24mA	1M	3,3mA	0-8V
6,3V 0,3A	Indicateur - culot Americain 6 broches

data sheet
Sylvania fr	Sylvania 49

Brochage identique (76, 7BN):
2E5, 6AB5, 6G5, 6N5, 6T5, 6U5,

Le 6E5 est destiné à être utilisé comme contrôle d'accord visuel à rayons électroniques. Le dôme de l'ampoule laisse voir la plaque conique ou coupelle, qui devient fluorescente en fonctionnement.

retour tableau

6E8

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,3A	250V	2,3mA	--	100V	-2-21V	1,2M	0,65mA/V
Triode / hexode- culot Octal

data sheet

Brochage identique (212, ):
6E8, 6J8, 20J8

Triode / hexode destinée au changement de fréquence des récepteurs radio hétérodyne

retour tableau

6G5

Filament	Va	Ia	Ranode	Icoupelle	Vg1
6,3V 0,3A	250V	0,24mA	1M	3,3mA	0-8V
6,3V 0,3A	Indicateur - culot Americain 6 broches

data sheet
RCA

Brochage identique (76, 7BN):
2E5, 6AB5, 6E5, 6N5, 6T5, 6U5,

Le 6G5, comme le 6E5 est destiné à être utilisé comme contrôle d'accord visuel à rayons électroniques. Le dôme de l'ampoule laisse voir la plaque conique ou coupelle, qui devient fluorescente en fonctionnement.

retour tableau

6V6

Filament	Va	Ia	Ranode	Vg2	Vg1	Ri	Pente
6,3V 0,45A	315V	34mA	8500	225	-13V	77k	3,75mA/V
6,3V 0,45A	250V	45mA	5000	250	-12,5V	52k	4,1mA/V
Tetrode Puissance BF - Culot Octal

data sheet
Sylvania	Mazda

Brochage identique (174, 7S):
6F6, 6L6, 6U6, 6V6, 6W6, 25L6, 35L6, 50L6, 6DG6, 6EY6, 6EZ5, 6EZ6, 1614, 5824, 5871, 5881, 5932, EL37, KT66, KT88, 7408, 7581, 7751, 8417

Tétrode à faisceaux dirigés pour étage de puissance BF.
S = 9,5 mA/V
La 6V6 permet de sortir 5,5 W en mode simple, ou 10 à 12 W en push-pull class AB

retour tableau

EFL200 / 6Y9 PFL200 / 16Y9

Filament	Va	Ia	Vg2	Vg1	Ri	Pente
6,3V 0,81A 17V 0,3A	(1)170V	30mA	170V	-2,7V	33k	22mA/V
6,3V 0,81A 17V 0,3A	(2)150V	10mA	150V	-2,1V	150k	8,5mA/V
Doublepentode - culot Decal

(1) : Partie L
(2) : partie F

data sheet

Mazda

Pentode pour amplification vidéofréquence à large bande et séparateur
